دليل فرامل نصف المقطورة: كيف تعمل الفرامل وقطعها وصيانتها

كيف تعمل فرامل المقطورة: أساسيات نظام الفرامل الهوائية

يوجد نظام فرامل نصف المقطورة لإبطاء المقطورة وتثبيتها بشكل مستقل عن الجرّار، باستخدام الهواء المضغوط بدلًا من السائل الهيدروليكي في كل مقطورة نصفية ثقيلة مصمَّمة للاستخدام الطرقي. يبدأ فهم كيفية عمل فرامل المقطورة من إمداد الهواء: يشحن ضاغط الجرّار خطَّي هواء يمتدان إلى المقطورة، خط الخدمة وخط الطوارئ (أو الإمداد)، عبر مجموعة من وصلات القفازات (glad hand).

يوجّه إعداد نظام الفرامل الهوائية للمقطورة الهواء أولًا عبر صمام فرامل مركَّب على هيكل المقطورة، يتحكم في متى وكم من الهواء يصل إلى كل غرفة فرامل، ثم عبر صمام تتابع، يسرّع تطبيق الفرامل بتزويد الهواء مباشرة من خزان محلي بدلًا من انتظار وصول الهواء عبر كامل طول المقطورة من الجرّار. وفي المقطورات الأطول والتهيئات متعددة المحاور، صمام التتابع هو ما يحافظ على زمن استجابة الفرامل متسقًا عبر كل المحاور بدلًا من تأخر المحور الخلفي عن الأمامي.

إذا قُطع خط الإمداد أو فُصل أو فقد الضغط، على سبيل المثال إذا انفصلت المقطورة عن الجرّار، تُطبَّق الفرامل الزنبركية تلقائيًا كإجراء أمان، وتُثبِّت المقطورة حتى مع ضغط هواء صفر في النظام. هذا تصميم أمان متعمَّد لا عطل، ولهذا يحتاج كل نظام فرامل نصف المقطورة إلى صمام فرامل وقوف وطوارئ فعّال في مقدمة الوحدة إلى جانب عناصر تحكم فرامل الخدمة القياسية.

يريد مديرو الأساطيل الناطقون بالعربية الذين يبحثون عن فرامل نصف المقطورة عمومًا فهم نفس الأساسيات: كيف يعمل خط الخدمة وخط الطوارئ وصمام الفرامل وصمام التتابع معًا، إذ تعود معظم شكاوى الفرامل في الميدان إلى أحد هذه المكونات الأربعة لا إلى الطبل أو الحذوة أو الغرفة نفسها. نخزّن مجموعة الصمامات والخطوط الكاملة تحت قطع فرامل نصف المقطورة.

فرامل الطبل مقابل الفرامل القرصية في المقطورة

تُطرح المفاضلة بين فرامل الطبل والفرامل القرصية للمقطورة تقريبًا في كل مواصفة مقطورة جديدة، وفي معظم أنحاء العالم خارج أوروبا الغربية، ما زالت فرامل الطبل تتفوق من حيث التكلفة الإجمالية للملكية رغم أن الفرامل القرصية تقدّم مسافات توقف أقصر وأداءً أكثر ثباتًا في الظروف الرطبة.

تستخدم فرامل الطبل طبلًا دوّارًا وحذوات تعمل بنظام الكامة S وبطانة احتكاك لإبطاء العجلة، وما زالت الخيار القياسي لمقطورات الأرضية المسطحة والقلاب والشحن العام عبر آسيا وأفريقيا والشرق الأوسط والأمريكتين لأنها أرخص تصنيعًا وأبسط صيانة على جانب الطريق وأكثر تحمّلًا لتسرّب الغبار والطين. أما الفرامل القرصية، في المقابل، فتستخدم تصميم كاليبر وقرص أقرب إلى السيارة الركاب، وأصبحت تُحدَّد بشكل متزايد في مقطورات الصهاريج والمبردات في الاتحاد الأوروبي حيث تهم مقاومة الضعف تحت الفرملة المستمرة، كما في المنحدرات الجبلية، أكثر من التكلفة المبدئية.

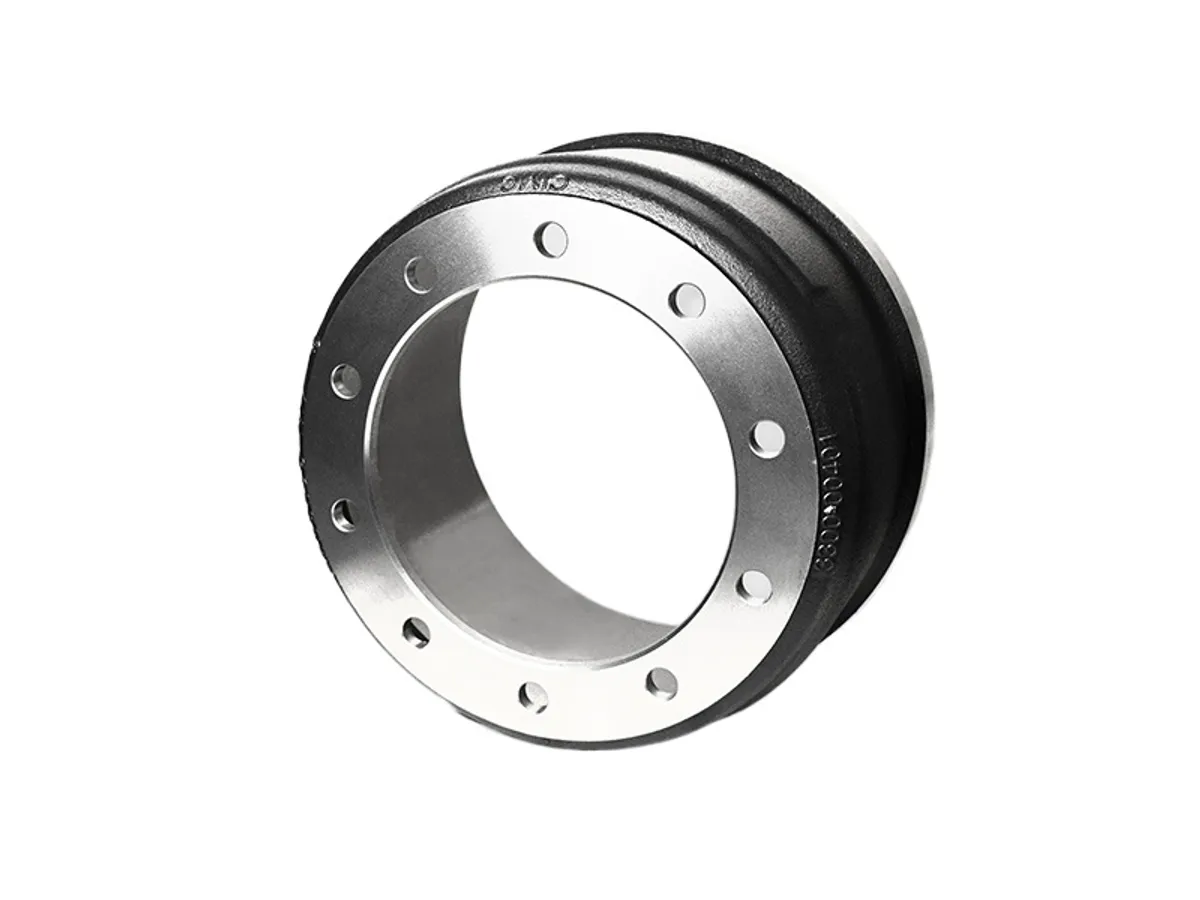

مواصفات طبل الفرامل هي نقطة البداية لأي طلبية فرامل طبلية: قطر الطبل (410 أو 420 ملم عادة على محاور 13 طنًا)، والعرض، ونمط البراغي، وما إذا كان الطبل من حديد زهر أو سبيكة فولاذية مصبوبة أخف. الخطأ في القطر هو أشيع خطأ طلب، إذ إن طبلًا يختلف حتى ببضعة ملليمترات في القطر لن يستقر بشكل صحيح على الحذوات حتى لو تطابق نمط البراغي.

ينبغي على المشترين الناطقين بالعربية الذين يبحثون عن طبل الفرامل لأساطيل الخليج وشمال أفريقيا التأكد من التوافق مع محاور نصف المقطورة الحالية لديهم قبل الطلب، إذ يرتبط قطر الطبل مباشرة بماركة المحور وتصميم محور العجلة، لا بحمولة المقطورة فقط.

فرامل الكامة S وحذوات الفرامل ومادة البطانة

فرامل الكامة S هي آلية التفعيل خلف كل تقريبًا نظام فرامل طبلية في نصف المقطورة. حين تدفع غرفة الفرامل ذراعها للخارج، تُدير عمود كامة بملمح على شكل حرف S عند طرف الفرامل؛ وبينما تدور الكامة، تدفع حذوتَي الفرامل للخارج تجاه الوجه الداخلي للطبل. إنه تصميم بسيط ومتين وقابل للصيانة الميدانية، وهذا جزء كبير من سبب بقاء فرامل الكامة S معيارًا عالميًا رغم عقود من دخول تصاميم بديلة إلى السوق.

استبدال حذوة الفرامل هو أحد أكثر أعمال الصيانة تكرارًا في أي أسطول مقطورات، إذ تتآكل بطانة الاحتكاك المبرشمة أو المربوطة على الحذوة مع كل توقف. تختلف مادة بطانة الفرامل حسب دورة التشغيل: تناسب البطانات العضوية القياسية الشحن العام والطرق الإقليمية، بينما تستحق البطانات شبه المعدنية أو من خليط السيراميك ذات درجة الحرارة الأعلى التكلفة الإضافية على الصهاريج أو الطرق الجبلية أو أي أسطول يقوم بفرملة حادة متكررة، لأنها تقاوم الضعف والتزجيج بشكل أفضل تحت الحرارة المستمرة.

ينبغي على المشترين الناطقين بالعربية الذين يطلبون بطانة الفرامل تحديد رقم قطعة الحذوة ودرجة البطانة معًا، إذ إن المورد الذي يسعّر "بطانة الفرامل" وحدها قد يفترض تلقائيًا الخليط العضوي الأرخص بدلًا من الدرجة شبه المعدنية التي يحتاجها فعليًا أسطول الصهاريج أو الطرق الجبلية. كقاعدة عامة، خطّط لاستبدال حذوة الفرامل عند نفس فترة فحص الطبل، إذ إن البطانة شديدة التآكل تسرّع تآكل الطبل في مجموعة الحذوات التالية إذا تُركت دون معالجة.

غرف الفرامل: الخدمة والزنبرك وأنواع الغرفة

تنقسم أنواع غرفة الفرامل إلى فئتين وظيفيتين يسهل الخلط بينهما لكنهما تخدمان أغراضًا مختلفة تمامًا. تستخدم غرفة الخدمة القياسية ضغط الهواء وحده لدفع ذراعها وتطبيق الفرامل عند ضغط السائق على الدواسة؛ وليس بها زنبرك وتتحرر بالكامل بمجرد إزالة ضغط الهواء.

أما غرفة الفرامل الزنبركية، في المقابل، فتجمع قسم خدمة مع قسم زنبرك خلفي يحمل زنبركًا مضغوطًا قويًا. في القيادة العادية، يحافظ ضغط الهواء على انضغاط ذلك الزنبرك؛ وإذا انخفض ضغط الهواء، سواء بسبب فصل خط الإمداد أو تسرب كبير أو ضبط السائق فرامل الوقوف، يمتد الزنبرك ويطبّق الفرامل ميكانيكيًا، دون الحاجة إلى أي ضغط هواء. هذه هي وظيفة فرامل الوقوف والطوارئ في كل نصف مقطورة، ولهذا يجب ألا تُقفَّص غرف الفرامل الزنبركية (تُحرَّر ميكانيكيًا) يدويًا أبدًا دون اتباع الإجراء الصحيح، إذ يمكن أن يسبّب التحرير غير المضبوط إصابة خطيرة.

يُحدَّد مقاس الغرفة برقم النوع (مثل النوع 24 أو 30 أو 36)، الذي يتوافق مع مساحة الغشاء الفعّالة وبالتالي القوة المسلَّمة عند ضغط هواء معيّن. مطابقة مقاس الغرفة مع متطلبات عزم فرملة المحور تهم بقدر أهمية مطابقة طول منظم الفرامل الصحيح؛ فالغرفة الأصغر من اللازم لن تولّد قوة كافية لتطبيق أطبال الفرامل الكبيرة بالكامل تحت الحمل.

ضبط الفرامل ومنظمات الفرامل الأوتوماتيكية

يحافظ ضبط الفرامل على شوط فرامل الكامة S ضمن المواصفة مع تآكل البطانة؛ فالشوط الزائد يعني أن الفرامل تحتاج وقتًا أطول للعض وتولّد حرارة أكبر قبل تطبيق القوة الكاملة، بينما يمكن أن يسبّب الشوط الناقص سحب الفرامل وارتفاع حرارتها. حلّت منظمات الفرامل الأوتوماتيكية محل الضبط اليدوي في الغالبية العظمى من المقطورات المصنَّعة خلال العقدين الماضيين، إذ تعوّض تآكل البطانة باستمرار وتزيل أحد أكثر البنود إغفالًا في قائمة الصيانة اليدوية.

حتى مع تركيب منظمات أوتوماتيكية، ينبغي أن يُفحص ضبط الفرامل في كل فترة خدمة، إذ إن منظمًا أوتوماتيكيًا عالقًا أو معطلًا لن يصحّح نفسه ويمكن أن يخفي مشكلة في الشوط حتى تفشل الفرامل في تحقيق الحد الأدنى من الأداء أثناء فحص طرقي.

تُعد منظمات الفرامل الأوتوماتيكية إلزامية في المقطورات الحديثة ذات المواصفات الأوروبية. راجع مجموعة منظمات الفرامل الكاملة لدينا للنوعين اليدوي والأوتوماتيكي.

صيانة فرامل المقطورة وتوريد قطع الفرامل

يغطي جدول صيانة فرامل المقطورة الأساسي أربعة فحوصات في كل فترة خدمة: سُمك البطانة، حالة الطبل أو القرص، وظيفة الغرفة والصمام، وضبط الفرامل (الشوط). يميل تجاهل أي واحد من الأربعة إلى تقصير عمر الثلاثة الأخرى، إذ إن البطانة المتآكلة تسرّع تآكل الطبل، والصمام العالق يمنع الغرف من التحرر الكامل، ما يؤدي إلى ارتفاع حرارتها وتزجيج البطانة أسرع من المعتاد.

الاحتفاظ بمخزون أساسي من قطع غيار فرامل المقطورة، الأطبال وأطقم الحذوات والبطانات والغرف وصمام فرامل احتياطي وصمام تتابع، يقلّص معظم أعطال الفرامل على الطريق إلى ساعة أو ساعتين من التوقف بدلًا من انتظار متعدد الأيام لقطع الغيار. نوفّر المجموعة الكاملة تحت فرامل نصف المقطورة، مطابَقة مع محاور نصف المقطورة الأمريكية والألمانية الطراز على حد سواء.

أيًا كانت اللغة، تأكد دائمًا من ماركة المحور وقطر الطبل قبل طلب طقم إعادة بناء، إذ إن الطبل أو نوع الغرفة غير المطابق هو أشيع سبب لطلبية مرتجعة أو معاد تجهيزها.
