أنواع محاور نصف المقطورة: كيف تختار المحور المناسب لمقطورتك

أنواع محاور نصف المقطورة: تفسير التصاميم الأمريكية والألمانية والشعاعية

تستخدم كل مقطورة نصفية تُبنى اليوم أحد ثلاثة أنواع أساسية من محاور نصف المقطورة، واختيار العائلة الخاطئة هو أكثر أخطاء شراء المحاور شيوعًا التي نلاحظها من مشغّلي الأساطيل وبناة المقطورات الجدد. الأنواع الثلاثة هي المحور الأمريكي الطراز والمحور الألماني الطراز والمحور الشعاعي الأقدم.

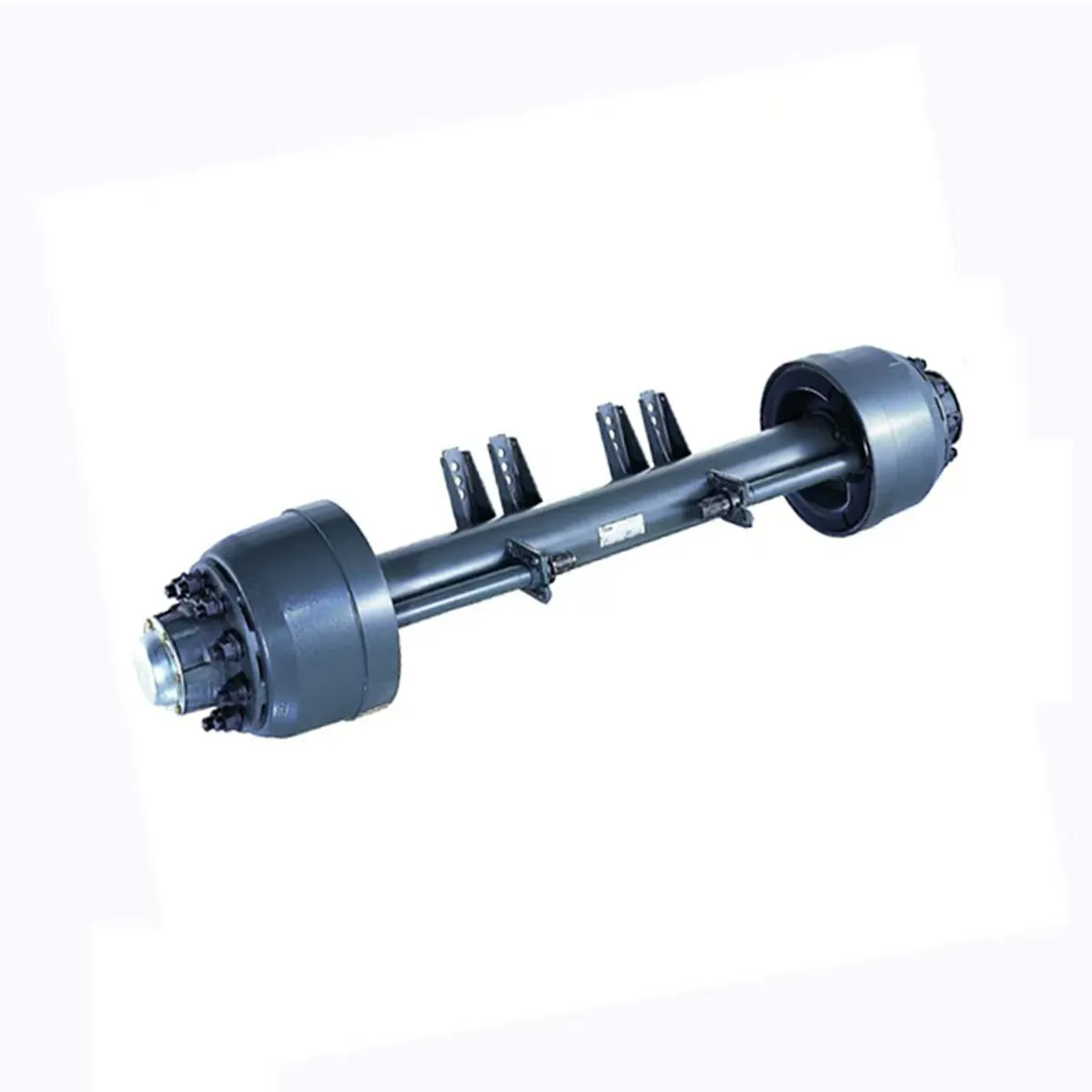

يستخدم المحور الأمريكي الطراز محور عجلة بطارة قابلة للربط بالبراغي وعارضة دائرية أو مربعة المقطع، وهو الخيار القياسي في أمريكا الشمالية ومعظم أمريكا اللاتينية وجنوب شرق آسيا. وهو سهل الصيانة في الميدان: يمكن تفكيك محور العجلة والطبل والمحامل بأدوات شائعة، كما أن محاور نصف المقطورة البديلة قابلة للتبادل بشكل واسع بين الماركات.

أما المحور الألماني الطراز، الذي روّجت له شركتا BPW وSAF في أوروبا، فيستخدم عارضة مخروطية ملحومة ذات انحناء يحسّن ارتفاع الركوب تحت الحمل ويقلل الإجهاد عند مقعد النابض. وهو التصميم السائد في الاتحاد الأوروبي وروسيا ومعظم الشرق الأوسط وشمال أفريقيا.

والمحور الشعاعي هو الأقدم بين التصاميم الثلاثة، ويستخدم طارة مسبوكة أو مطروقة على شكل أشعة بدلًا من طارة مصمتة. وما زال مستخدَمًا في بعض المقطورات المسطحة ومنخفضة الأرضية والمخصصة للنقل الثقيل، لأن تصميم الأشعة المفتوح يتخلص من الطين والحطام بشكل أفضل ويسمح بأطبال فرامل أكبر عند نفس قطر عارضة المحور. وهو أقل شيوعًا في الإنتاج الجديد لكنه ما زال مطلوبًا بكثرة لأعمال الإصلاح والاستبدال في الأساطيل القديمة.

أما في الأسواق الناطقة بالعربية، فيبحث مديرو الأساطيل عن محور نصف المقطورة، أو عند مقارنة عائلات التصميم أعلاه عن أنواع محاور نصف المقطورة. ويطلب المشترون في الخليج وشمال أفريقيا من الموردين عادة تسعير محور نصف المقطورة مباشرة عبر خيارَي الطراز الألماني والطراز الأمريكي قبل الالتزام بمواصفة موحدة للأسطول.

سعة محور نصف المقطورة وتصنيفه الوزني: كيفية اختيار المحور المناسب

بمجرد استقرارك على عائلة التصميم، يأتي السؤال التالي وهو السعة. تُحدَّد سعة محور نصف المقطورة، المعروفة أيضًا بالتصنيف الوزني للمحور، لكل محور وليس لكل مقطورة، وتتراوح عادة من 9 أطنان في المقطورات المسطحة الخفيفة إلى 16 طنًا أو أكثر في مقطورات النقل المنخفض الثقيلة. الخطأ في تحديد هذا الرقم إما يترك سعة غير مستغلة (دفع ثمن محاور لا تحتاجها) أو يعرّضك لخطر انحناء عارضة المحور وتلف المحامل المبكر بسبب الحمل الزائد.

أكثر التصنيفات طلبًا في العالم هو محور 13 طن، الذي يتناسب جيدًا مع مقطورات القلاب والأرضية المنخفضة ثلاثية المحاور المصنَّعة بوزن إجمالي مركّب من 40 إلى 60 طنًا. مجموعة ثلاثية من محاور 13 طن تمنح سعة إجمالية لمجموعة المحاور تبلغ نحو 39 طنًا، وهو ما يغطي براحة معظم قواعد النقل الثقيل العابر للحدود والمحلي بعد احتساب الوزن الفارغ للمقطورة نفسها.

فكيف تختار سعة محور نصف المقطورة عمليًا؟ ابدأ من الوزن الإجمالي التصميمي للمقطورة، اقسمه على عدد المحاور، أضف هامش أمان من 10 إلى 15 بالمئة لتفاوت توزيع الحمولة، ثم قرّب إلى أقرب تصنيف قياسي (9 / 11 / 13 / 16 طنًا). لا تكتفِ بمطابقة المحور السابق عند استبدال محور نصف المقطورة دون فحص دورة التشغيل الفعلية. تُحدِّث كثير من الأساطيل التي تعمل بحمل زائد محاورها من 11 طنًا إلى 13 طنًا تحديدًا لوقف استبدال المحامل كل موسم.

عادة ما يطلب المشترون الناطقون بالعربية محور نصف المقطورة كامل السعة لعمليات النقل العابر للحدود في دول الخليج بتصميم العارضة المخروطية ألماني الطراز عند تصنيفات 13 إلى 16 طنًا، إذ تفضّل الطرق الطويلة عبر السعودية والخليج الأوسع ارتفاع الركوب الأعلى والانحناء الأقوى لهذا التصميم مقارنة بالمحور الأمريكي الطراز الأخف المستخدم في الطرق الإقليمية القصيرة.

مهما كان التصنيف الذي تستقر عليه، تأكد دائمًا من مطابقة التصنيف الوزني للمحور مع تصنيف تعليق نصف المقطورة أيضًا. فالمحور المصنَّف فوق تعليقه الحامل هو ترقية مهدورة، إذ يصبح التعليق هو العامل الفعلي المحدِّد للسعة.

مجموعة محور نصف المقطورة ومكوناتها الأساسية

مجموعة محور نصف المقطورة أكثر من مجرد عارضة عارية؛ إنها نظام كامل يجب تسعيره وشحنه وتركيبه كوحدة واحدة. قطع غيار محور نصف المقطورة الأساسية في المجموعة القياسية هي عارضة المحور نفسها، والمغزل عند كل طرف، ومحور العجلة، والمحامل الداخلية والخارجية، وحلقة إحكام الزيت أو الشحم، وحامل أو صليب تثبيت الفرامل.

عارضة المحور هي العمود الفقري الإنشائي: عارضة فولاذية مطروقة أو مصنَّعة، منحنية في تصاميم المحور الألماني الطراز ومستقيمة في معظم تصاميم المحور الأمريكي الطراز، تحمل الحمل الكامل من مقاعد النوابض وصولًا إلى المغازل. أعطال العارضة تكاد تكون دائمًا شروخ إجهاد ناتجة عن حمل زائد طويل الأمد أو ارتطام شديد واحد، وليست عيوب تصنيع، ولهذا يُعد فحص العارضة ممارسة قياسية في كل فحص سنوي لصلاحية السير.

مغزل محور نصف المقطورة هو الجزء المشغَّل عند كل طرف من العارضة الذي يستقر عليه محور العجلة والمحامل. يجب أن يطابق قطر المغزل ومواصفة الحلزون قُطر ثقب محور العجلة وثقب المحمل تمامًا. وهذا هو أشيع خطأ تركيب نراه في طلبات الاستبدال، حين يطلب العميل محور عجلة أو محمل محور نصف المقطورة بمقاس مصمَّم لمخروط مغزل مختلف.

يحمل محور العجلة لنصف المقطورة صواميل العجلة ومجاري المحامل وسطح تثبيت طبل أو قرص الفرامل. يهيمن نمطان على السوق: محور عجلة مُتمركِز على المحور نفسه (شائع مع عجلات القرص) ومحور عجلة مُتمركِز على صواميل العجلة (شائع مع نمط الـ10 صواميل الكلاسيكي). نتناول هذا التمييز، إلى جانب إزاحة العجلة ومواصفات عزم الربط، في دليل عجلات وحواف المقطورة لدينا.

محمل محور نصف المقطورة، وعادة ما يكون زوجًا من المحامل البكرية المخروطية داخليًا وخارجيًا، هو المكون الذي يتعطل أولًا عند التلوث أو نقص التشحيم.

وأخيرًا، تحافظ حلقة إحكام محور نصف المقطورة على الشحم في الداخل والماء والغبار وملح الطريق في الخارج بعيدًا عن تجويف محور العجلة. حلقة الإحكام المعطوبة هي السبب الرئيسي لعطل محمل محور نصف المقطورة المبكر: تلوث الشحم من حلقة إحكام متآكلة سيتلف حتى مجموعة محامل جديدة تمامًا خلال بضعة آلاف من الكيلومترات.

ولأن كل قطع غيار محور نصف المقطورة هذه تتفاعل معًا، نوصي دائمًا بطلب مجموعة محور نصف مقطورة متطابقة بدلًا من خلط العارضة ومحور العجلة والمحمل من موردين مختلفين. فالتفاوتات تتراكم بسرعة عبر ثلاثة أو أربعة موردين منفصلين.

متى تستبدل: علامات تآكل محور نصف المقطورة وإصلاحه

نادرًا ما يكون استبدال محور نصف المقطورة بسبب تآكل عارضة المحور نفسها؛ فالعوارض الفولاذية تدوم عادة أطول من إصلاحين أو ثلاثة للفرامل والمحامل. يعتمد قرار الاستبدال بدلًا من الإصلاح عادة على أحد ثلاثة اكتشافات: عارضة محور متصدعة أو منحنية، أو مغزل تضرر من محمل دار حول نفسه، أو تآكل نخر في المقطع الإنشائي للعارضة.

أعمال استبدال محور نصف المقطورة الروتينية، مثل تبديل المحامل وحلقات الإحكام وفرادي الفرامل ومجموعات محور العجلة، هي صيانة قياسية ولا ينبغي أن تتطلب لمس العارضة إطلاقًا. يستحق الاستبدال الكامل بعد تجاوز عطلين أو ثلاثة أعطال في المحامل على نفس المغزل، لأن ذلك عادة ما يدل على أن المغزل نفسه تآكل وأصبح أكبر من المقاس المطلوب ولم يعد يوفّر تثبيتًا سليمًا للمحمل.

قبل أي عملية استبدال، افحص أيضًا تثبيت نظام فرامل المقطورة. فالعارضة المنحنية غالبًا ما تظهر أولًا كتآكل غير متساوٍ في طبل الفرامل أو غرفة فرامل لم تعد متعامدة مع الطبل، وهي علامة تحذير أسرع وأرخص من انتظار عطل كامل في العارضة.

توريد محاور نصف المقطورة مباشرة من ليانغشان، الصين

أصبحت الصين قاعدة التوريد الافتراضية لمحاور نصف المقطورة عالميًا، ولسبب وجيه: فنفس خطوط الطرق والتشغيل بالتحكم الرقمي التي تزوّد مصانع التجميع الأصلية في شاندونغ وخبي تنتج أيضًا محاور تُباع بنمط BPW ونمط SAF ومواصفات مخصصة بالكامل للتصدير. التعامل المباشر مع مصنّع محاور في الصين يلغي طبقتين أو ثلاث من هامش ربح الموزّع مقارنة بشراء محور أوروبي بعلامة تجارية عبر وكيل إقليمي.

أيًا كانت متطلبات أنواع محاور نصف المقطورة لديك، أمريكية أو ألمانية أو شعاعية، اطلب ورقة البيانات التقنية الكاملة (مقطع العارضة، قطر المغزل، أرقام قطع المحامل، نمط البراغي، وتوافق الفرامل) قبل الطلب، واطلب دائمًا تفاوت الانحناء والتقارب على عوارض المحور الألماني الطراز المنحنية تحديدًا، لأن هذه المواصفة هي الأكثر إغفالًا من عرض السعر الأساسي. اطلع على مجموعة محاور نصف المقطورة الكاملة لدينا أو تصفح قطع غيار المقطورات ذات الصلة لمحاور العجلات والمحامل وحلقات الإحكام المباعة منفصلة.
