دليل أرجل دعم المقطورة: الأنواع والسعة والصيانة

أنواع أرجل الدعم: التركيب الداخلي مقابل الخارجي

القرار الأول في أي عملية بناء أو استبدال للمقطورة هو نمط التركيب، والنوعان الرئيسيان لأرجل الدعم غير قابلين للتبادل دون تغيير حامل التثبيت. تُثبَّت أرجل الدعم الخارجية بالبراغي أو باللحام على الوجه الخارجي لعارضتي الإطار الرئيسي للمقطورة، مع امتداد السيقان للأسفل وللخارج قليلاً — وهذا هو التكوين القياسي في معظم المسطحات والصناديق الجافة في أمريكا الشمالية ومقطورات أسواق التصدير التي نورّد لها، لأنه يبقي علبة التروس ومقبض التدوير بعيداً عن أي معدات مثبتة بين العارضتين. أما أرجل الدعم الداخلية فتُثبَّت بين عارضتي الإطار بدلاً من ذلك، وهي شائعة في بعض تصاميم الهياكل الأوروبية وفي المقطورات ذات تباعد العوارض الأضيق أو حيث قد تتعارض المعدات أسفل الإطار مع حركة ساق خارجية.

يظهر الفرق العملي في مكانين: هندسة الحامل ومساحة حركة الساق. تحتاج الوحدة الخارجية حاملاً يلتف حول شفة العارضة من الخارج؛ أما الوحدة الداخلية فتحتاج نمط حامل معاكساً وعادة تباعد ساقين أضيق. طلب تهيئة أرجل الدعم الداخلية مقابل الخارجية الخاطئة لمقطورة موجودة يعني أن فتحات البراغي لن تتماشى وقد لا تتسع السيقان للعارضة على الإطلاق، لذا تأكد دائماً من نمط التركيب مقابل حامل المقطورة الحالي قبل تقديم طلب استبدال. إذا كنت تحدد مواصفات أرجل الدعم لمقطورة جديدة إلى جانب المحاور ونظام التعليق، فالتركيب الخارجي هو الخيار الافتراضي الأكثر أماناً ما لم يتطلب تصميم الهيكل تحديداً مساحة تركيب داخلية.

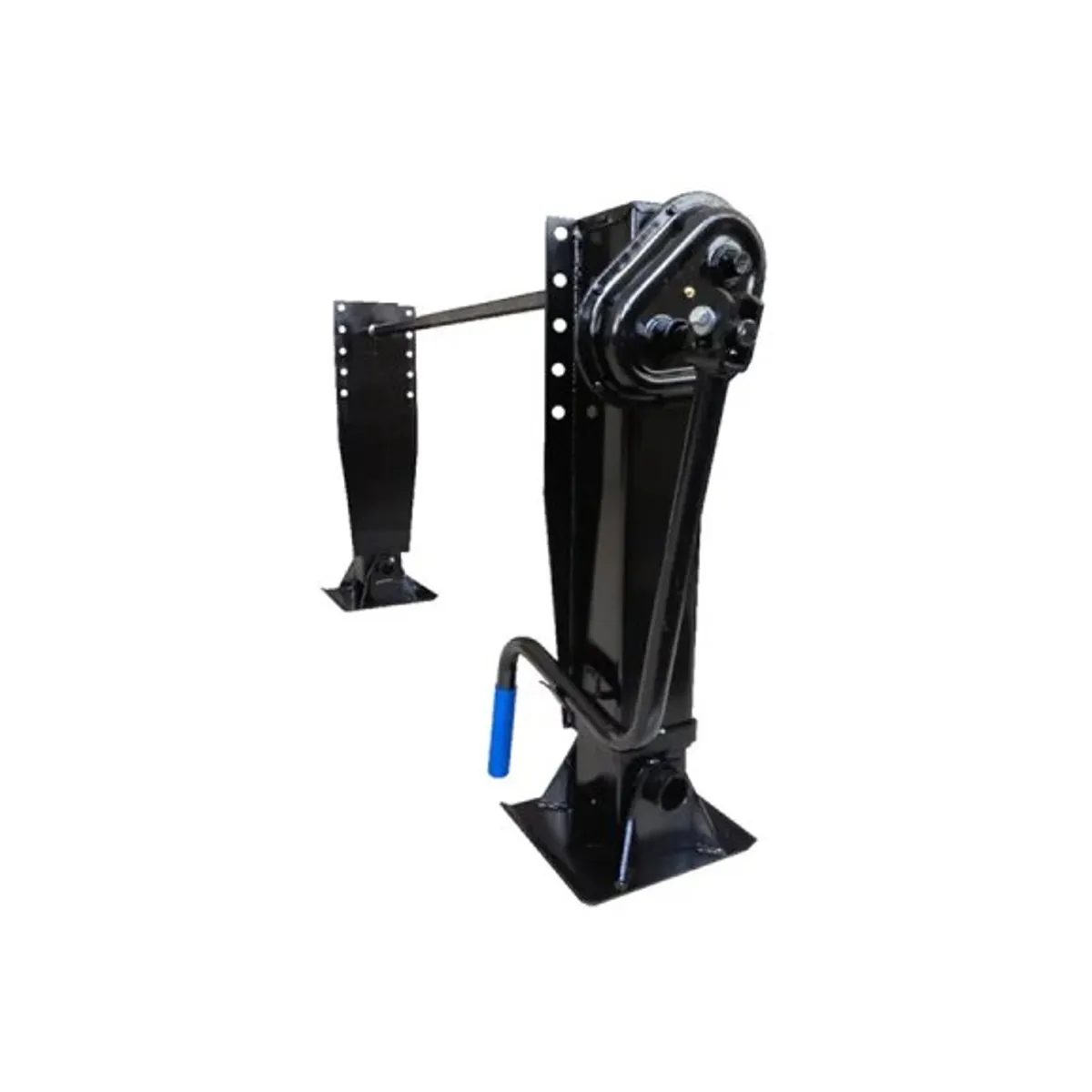

أرجل الدعم أحادية السرعة مقابل ثنائية السرعة

تنقسم أرجل الدعم أيضاً حسب نوع علبة التروس. تُدير الوحدات أحادية السرعة عمود الساق بنسبة ثابتة واحدة لكل دورة تدوير — بسيطة ورخيصة ومناسبة للمقطورات الخفيفة حيث تدعم السيقان فقط هيكلاً محمّلاً جزئياً. أما أرجل الدعم ثنائية السرعة فتمنح السائق سرعة عالية لتحريك السيقان لأعلى ولأسفل بسرعة عندما يكون الحمل عليها ضئيلاً، وسرعة منخفضة تستبدل سرعة التدوير بميزة ميكانيكية بمجرد أن تحمل السيقان فعلياً وزن المقطورة أثناء التوصيل والفصل.

في أي مقطورة يزيد وزنها الإجمالي عن نحو 20,000 كجم، تستحق السرعة الثنائية التكلفة الإضافية — فالوحدة أحادية السرعة تحت حمل حقيقي قد تحتاج ضعفي أو ثلاثة أضعاف عدد لفات التدوير وجهد ذراع أكبر بشكل ملحوظ لرفع السيقان البوصات الأخيرة، وهو ما يتراكم عبر مناوبة السائق ويسرّع تآكل أسنان علبة التروس من العزم المستمر. تُطلَب المسطحات عالية السعة ومقطورات الصهاريج التي نورّد لها أرجل الدعم دائماً تقريباً بتهيئة ثنائية السرعة لهذا السبب بالذات.

تحديد سعة أرجل الدعم بشكل صحيح

تُصنَّف سعة أرجل الدعم وفق الحمل الاستاتيكي والديناميكي الذي تحمله السيقان عندما تكون المقطورة مفصولة ومستقرة عليها — وليس وفق الوزن الإجمالي الكامل للمقطورة أثناء التوصيل والسير على محاورها. يحدد بعض المشترين أحياناً سعة ساق الدعم بناءً على قدرة سحب الجرار أو تصنيف الحمولة الكاملة للمقطورة، مما يبالغ في تقدير ما تحتاج السيقان فعلياً لتحمله، أو في الخطأ المعاكس، يحددونها بناءً على وزن مقطورة فارغة وينتهي بهم الأمر بسيقان تنحني في أول مرة تُفصل فيها المقطورة وهي محمّلة بالكامل في ساحة توزيع.

الرقم الصحيح هو الوزن الإجمالي للمقطورة الموزّع على بصمة أرجل الدعم عند الفصل — بالنسبة لمعظم نصف المقطورات ثنائية المحاور، هذا يعني سعة استاتيكية في نطاق 20,000–28,000 كجم، مع تحديد المسطحات الأثقل والمقطورات المنخفضة أحياناً لما هو أبعد من ذلك. نحدد سعة أرجل الدعم لتطابق الوزن الإجمالي المعلن للمقطورة من قبل العميل بالإضافة إلى هامش أمان لأسطح الساحة غير المستوية ودورات الفك والتوصيل المتكررة، بنفس الطريقة التي نحدد بها سعة نوابض الصفائح وفق حمل المحور وليس تصنيف الجرار. إذا لم تكن متأكداً من وزن استقرار مقطورتك عند الفصل، أرسل لنا الوزن الإجمالي وتهيئة المحاور وسنؤكد السعة الصحيحة بدلاً من التخمين من مواصفات الجرار.

صيانة أرجل الدعم ومقبض التدوير

خطوات صيانة أرجل الدعم قليلة لكن يسهل تجاهلها، وتجاهلها هو ما يحوّل وحدة تدور بسلاسة إلى وحدة تحتاج عصا رافعة خلال سنتين. تحتوي علبة التروس على نقطة تشحيم يجب خدمتها عند كل فاصل صيانة مجدول — أسنان التروس الجافة داخل العلبة تتآكل بشكل أسرع وتنسلخ في النهاية، وعندها تحتاج علبة التروس بأكملها للاستبدال بدلاً من حل تشحيم بسيط. يجب مسح عمود الساق نفسه وفحصه بحثاً عن انحناءات أو خدوش، إذ إن العمود المنحني ينحشر داخل غلافه ويجعل التدوير صعباً حتى مع تشحيم طازج. يحتاج مفصل القدم في أسفل الساق أيضاً تشحيماً دورياً وفحصاً للتأكد من أن مسمار المفصل لم يتآكل بشكل بيضاوي، مما يسبب استقرار القدم بشكل مائل على الأرض غير المستوية.

عادة ما يكون مقبض تدوير أرجل الدعم نفسه أول عرض لصيانة مهملة — فالمقبض الذي كان يدور بإصبعين وأصبح الآن يحتاج كلتا اليدين ووزن الجسم يخبرك أن علبة التروس جافة أو أن العمود منحشر، وليس أن الوحدة تحتاج استبدالاً كاملاً. الانتباه لهذا مبكراً بخدمة تشحيم أرخص بكثير من استبدال علبة تروس منحشرة. نحتفظ بمقابض التدوير ومجموعات علب التروس منفصلة لهذا السبب بالذات، حتى لا يضطر الأسطول لاستبدال مجموعة ساق كاملة بسبب مقبض متآكل أو علبة تروس تحتاج فقط للتشحيم.

أساسيات تركيب أرجل الدعم

يبدأ تركيب أرجل الدعم بالتأكد من نوع التركيب مقابل إطار المقطورة — الحوامل الخارجية والحوامل الداخلية غير قابلة للتبادل، كما ذُكر أعلاه، ويجب أن يطابق الحامل ارتفاع عارضة الإطار وعرض الشفة تماماً وإلا فلن تتدلى السيقان بشكل مستوٍ. الحوامل المثبتة بالبراغي هي الصيغة الأكثر شيوعاً للتركيب الميداني لأنها لا تتطلب لحاماً على الهيكل؛ أما الحوامل الملحومة فتُركَّب عادة أثناء تصنيع المقطورة الجديدة حيث يتحكم مصنّع المقطورة في جودة اللحام على الفولاذ الإنشائي داخلياً.

بمجرد تركيب الحامل، يجب فحص السيقان للتأكد من استوائها وتربيعها قبل الشد النهائي — فالسيقان المركبة بميل طفيف عن التربيع تنحشر تحت الحمل حتى مع شد كل شيء وفق المواصفات، وهذا يظهر لاحقاً كتدوير صعب يبدو وكأنه مشكلة صيانة لكنه في الواقع خطأ تركيب. للاستبدال الكامل، نوصي بطلب أرجل الدعم كمجموعة متطابقة مع الحامل الصحيح ونسبة علبة التروس وتصنيف السعة المؤكدة مقابل مواصفات المقطورة قبل شحن القطع، بدلاً من توريد السيقان والحوامل بشكل منفصل من موردين مختلفين.
