دليل منظم الفرامل: الأنواع والضبط والاستبدال

أنواع منظم الفرامل: الأوتوماتيكي مقابل اليدوي

منظم الفرامل هو ذراع الرافعة الذي يجلس بين ذراع دفع غرفة الفرامل وعمود الكامة S في فرامل طبل بنظام الكامة S، ويحوّل شوط ذراع الدفع الخطي إلى الحركة الدورانية التي تفرّق حذوتَي الفرامل. تنقسم أنواع منظم الفرامل إلى فئتين: يدوي وأوتوماتيكي. يحتاج منظم الفرامل اليدوي إلى فني يُرخي دوريًا برغي قفل ويُدير المنظم لتعويض تآكل البطانة، وهي مهمة تُتخطى غالبًا بما يكفي في عمليات الأساطيل الفعلية لدرجة أن المنظمات اليدوية استُبعدت من الإنتاج الجديد في معظم الأسواق.

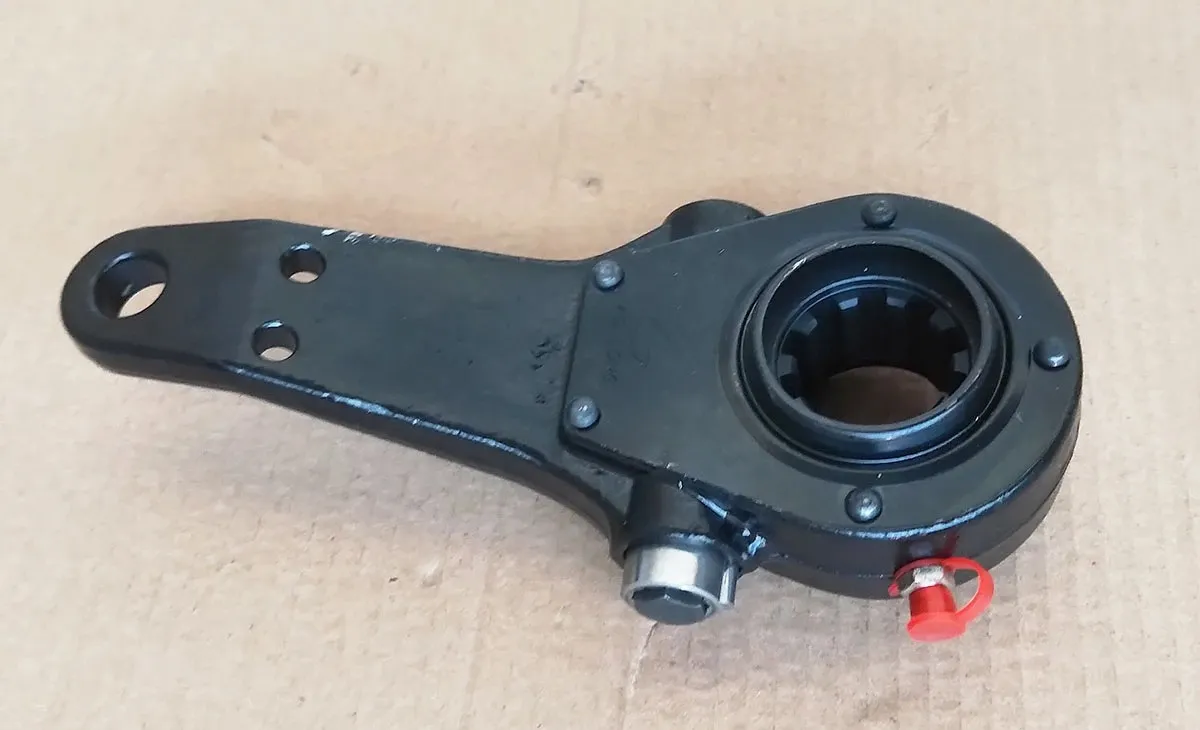

يعوّض منظم الفرامل الأوتوماتيكي (ASA) تآكل البطانة من تلقاء نفسه، باستخدام آلية داخلية تعيد ضبط طول الشوط في كل مرة تُطبَّق فيها الفرامل، طالما بقي تآكل البطانة ضمن نطاق التعويض المصمَّم للآلية. منذ أوائل تسعينيات القرن الماضي في أمريكا الشمالية، وعمومًا منذ تواريخ مشابهة في الاتحاد الأوروبي، أصبحت منظمات الفرامل الأوتوماتيكية إلزامية على إنتاج المقطورات الجديدة تحديدًا لأن الالتزام بالضبط اليدوي كان غير منتظم بما يكفي ليصبح مشكلة سلامة موثَّقة. ورغم ذلك، ما زالت حصة معتبرة من سوق المقطورات المستعملة تحمل وحدات منظم فرامل يدوي أقدم يجب تحديدها، وفي معظم الولايات القضائية، إعادة تجهيزها. تصفح منظمات الفرامل لدينا للوحدات الأوتوماتيكية المطابَقة لمواصفات الغرفة والمحور الشائعة.

كيف يعمل منظم الفرامل

كيف يعمل منظم الفرامل يتلخص في علاقة ميكانيكية بسيطة: يدفع ضغط الهواء ذراع دفع غرفة الفرامل للخارج، ويُدير ذراع الدفع ذراع منظم الفرامل، ويُدير ذلك الدوران عمود الكامة S، مفرّقًا حذوتَي الفرامل ضد الطبل. يحدد طول ذراع منظم الفرامل والمسافة التي يقطعها ذراع الدفع — الشوط — معًا مقدار عزم الفرملة المُطبَّق عند ضغط هواء معيّن.

مع تآكل بطانات الفرامل، يجب أن يدور عمود الكامة أبعد لإغلاق نفس الفجوة، ما يعني أن ذراع الدفع يجب أن يمتد أبعد لنفس تأثير الفرملة. ادفع طول الشوط بعد حده الأقصى المصنَّف ولن تستطيع الغرفة تسليم قوة فرملة كاملة حتى عند ضغط هواء كامل — وهذه هي الآلية خلف مقطورة لديها هواء لكنها ما زالت تكبح بشكل سيئ. مهمة منظم الفرامل الأوتوماتيكي بأكملها هي إبقاء طول الشوط ضمن نطاقه المصنَّف تلقائيًا، بإعادة ضبط جزء من دورة في كل تطبيق فرامل عندما يتجاوز الخلوص الوارد التفاوت المدمج في الآلية.

تؤدي الوحدة اليدوية نفس الوظيفة الميكانيكية تمامًا لكنها تعتمد كليًا على أن يلاحظ فني التآكل ويرخي برغي الضبط يدويًا — الآلية تؤدي نفس المهمة، لكن لا شيء يعيد ضبطها تلقائيًا إذا تم تخطي ذلك الفحص.

ضبط منظم الفرامل وزاويته

يُجرى ضبط منظم الفرامل على وحدة يدوية مع تحرير الفرامل بالكامل وباردة: أرخِ آلية القفل، أدر المنظم لإزالة الارتخاء حتى تلامس حذوة الفرامل الطبل مباشرة، ثم أرخِ بمقدار ربع إلى نصف دورة محدَّد لاستعادة الخلوص التشغيلي الصحيح قبل إعادة تفعيل القفل. الشد الزائد لا يترك خلوصًا ويسبّب سحب الفرامل وارتفاع حرارتها؛ والضبط الناقص يترك شوطًا زائدًا ويقلل قوة الفرملة.

تهم زاوية منظم الفرامل بقدر أهمية طول الشوط، وهي أكثر التفاصيل إغفالًا خلال التركيب. مع تطبيق الفرامل بالكامل، ينبغي أن تكون الزاوية بين ذراع منظم الفرامل وذراع الدفع قريبة من 90 درجة — وهذه هي الهندسة التي تسلّم أقصى ميزة ميكانيكية من شوط الغرفة. المنظم المُركَّب بزاوية خاطئة، أو الذي انحرف عن نطاق الزاوية الصحيح مع تقدم تآكل البطانة، يفقد الرافعة الفرملية حتى لو كان طول الشوط ضمن المواصفة، ولهذا ينبغي فحص الزاوية بصريًا في كل فحص فرامل، لا طول الشوط بمسطرة فقط.

منظمات فرامل Haldex وMeritor: ما الفرق

وحدتا منظم فرامل Haldex ومنظم فرامل Meritor هما التصميمان الأوتوماتيكيان الأكثر شيوعًا على المقطورات المصنَّعة لسوقَي أمريكا الشمالية وأوروبا، وبينما تؤديان نفس المهمة، فهما ليستا دائمًا قابلتين للتبادل ماديًا أو إجرائيًا. يستخدم منظم فرامل Haldex عادة آلية داخلية من قابض وترس دودي مع إجراء إعداد أولي خاص بها — تسلسل شوط تعلّم يجب تنفيذه بشكل صحيح عند التركيب الأول وإلا فلن يتتبع الضبط الأوتوماتيكي التآكل بشكل صحيح من اليوم الأول.

يستخدم منظم فرامل Meritor آلية داخلية مختلفة من سقاطة ومسنن مع مجموعة خطوات معايرة أولية خاصة به، وتنشر Meritor تسلسل استكشاف أعطال مميزًا لتشخيص منظم توقف عن تتبع التآكل بشكل صحيح. تختلف عدد أسنان التركيب وطول الذراع وإعدادات الشوط الأولية بما يكفي بين العلامتين — وحتى بين موديلات مختلفة ضمن تشكيلة كل علامة تجارية — بحيث يحتاج تبديل منظم علامة على غرفة مصمَّمة أصلًا للعلامة الأخرى إلى فحص مواصفة أولًا، لا مجرد تطابق نمط براغي.

أيًا كانت العلامة التي يوحّد عليها الأسطول، فإن توثيق إجراء الإعداد الأولي واتباعه باستمرار عند التركيب يهم أكثر من أي العلامتين تُختار؛ فكلتاهما تعملان بموثوقية عند التركيب والمعايرة وفق إجراء الشركة المصنّعة المحدَّد.

استبدال منظم فرامل المقطورة: متى وكيف

يُبرَّر استبدال منظم فرامل المقطورة عندما تتوقف الآلية الأوتوماتيكية عن تتبع تآكل البطانة بشكل صحيح — يُشخَّص كطول شوط يستمر في الخروج عن المواصفة بعد وقت قصير من إعادة ضبط يدوية، ما يشير إلى أن آلية السقاطة أو القابض الداخلية نفسها فشلت بدلًا من أنها تحتاج ضبطًا فقط. الذراع المتصدع أو المنحني، أو التعشيقة المتآكلة عند نقطة تركيب المنظم على عمود الكامة S، أو الارتخاء المرئي في جسم المنظم، كلها مؤشرات استبدال مباشرة لا مشاكل ضبط.

يعني الاستبدال مطابقة طول الذراع وعدد الأسنان واتجاه الدوران (مع عقارب الساعة أو عكسها، إذ تستخدم الفرامل على الجانبين المتقابلين لمحور واحد عادة منظمات معكوسة) مع الوحدة الأصلية تمامًا — فمنظم بطول ذراع خاطئ يغيّر نسبة الرافعة الميكانيكية حتى لو استقر ماديًا على نفس التعشيقة. بعد تركيب منظم فرامل أوتوماتيكي بديل، يجب تنفيذ إجراء الإعداد الأولي أو شوط التعلّم الخاص بتلك العلامة قبل الوثوق بأن الوحدة ستتبع التآكل بشكل صحيح مستقبلًا؛ وتخطي هذه الخطوة سبب شائع لظهور خلل في منظم مستبدَل حديثًا خلال أيام. راجع مجموعة فرامل نصف المقطورة الكاملة لدينا للغرف وأعمدة الكامة والمنظمات المطابَقة.
